高機能 フラッシュ測定機
製品概要

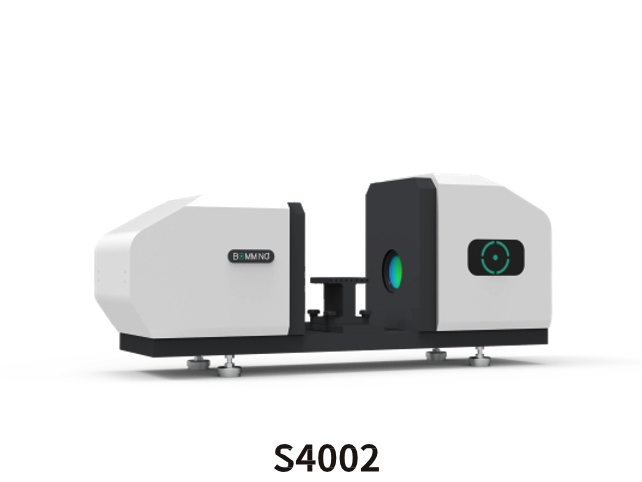

高機能フラッシュ測定機 S4002 は、BOMMING（博明视觉）が提供する 高効率・高精度の2D快速測定ソリューションです。
ワークを置くだけでワンクリック測定が可能で、測定作業を大幅に省力化し、検査工程のスピードと品質を同時に向上させます。
1回の測定で 最大999箇所の寸法、さらに 最大200個のワークを一括測定でき、測定時間は 最短1秒。製造現場の受入検査、工程内検査、量産検査など、スピードと安定性が求められる現場に最適です。
特徴・メリット
1. 高効率（高速測定）
- 1回の測定で 999箇所の寸法測定に対応
- 1回の測定で 最大200個のワーク測定に対応
- 1秒で測定完了（高速測定）
2. 簡単（シンプル運用）
- ワークを置く → ワンクリック測定の簡単フロー
- 自社開発の自動測量アルゴリズムにより、
幅・穴・円・角度など複数要素を同時測定 - 操作が直感的で、測定がスムーズ
3. 実用的な測定補助ツール
- 交点・垂線・切線・相切円などの補助要素に対応
- エッジ補助要素と組み合わせて、測定をさらに効率化
- 補助要素を追加することで 図形制御が可能
- 操作が簡単で、プログラミング速度を大幅に向上
4. 高精度（偏差を抑えるエッジ認識）
- スマートエッジ認識により偏差を低減
- 「亚像素处理（サブピクセル処理）」：

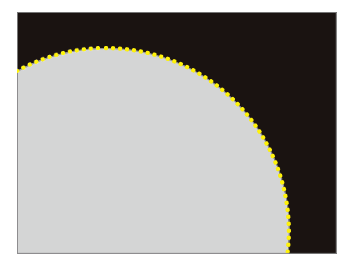

画像を0.01以下まで分割し、大視野／小視野でのエッジ検出・測定に適用 - 「拟合处理（フィッティング処理）」：
100個以上の測定点を抽出し、最小二乗法でフィッティング
（線・円・弧などの形状測定に対応）
用途例
- 量産部品の外観寸法検査（2D測定）
- 工程内検査（短時間で多点測定が必要な現場）
- 多品種小ロットの受入検査
- 測定工数削減・省人化を目的とした検査工程の自動化
製品仕様（S4002）
| 項目 | S4002 |
|---|---|
| 測定範囲（mm） | 26×15 |
| 測定精度（±2σ）（μm） | ±1（※1） |
| 繰り返し精度（μm） | ±0.5 |
| ストローク（mm） | X軸50mm（オプション） |
| 製品寸法（mm） | 760×230×310 |
| 光学レンズ | 単倍率両側テレセントリックレンズ |
| 本体重量（kg） | 約27 |
| 照明システム | テレセントリック平行光源緑光 |
| 測定時間 | ＜2s |
| 測定データ | 2D測定 |
| 出力データ | レポート出力統計機能付き |
| ワーク設置 | ワーク任意設置ワンクリック測定可能 |
| 電源要件 | 220V～50Hz600W |
| 環境要件 | 温度+20±2℃相対湿度30%～80%振動＜0.002g15Hz以下 |
※①：20×12mm範囲内、手動焦点位置、環境温度+20±1℃条件 20260129- 睿智型卧式闪测仪单页-S4002
価格について
ご利用用途（測定対象・測定項目・運用環境）に応じてお見積りいたします。
導入検討にあたり、仕様確認・運用提案も対応可能です。
